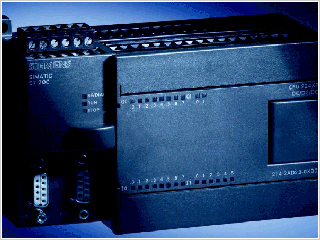

SIEMENS S7-200 CPU单元CPU-224XP集成14输入/10输出共24个数字量I/O点，2输入/1输出共3个模拟量I/O点，可连接7个扩展模块，大扩展至168路数字量I/O点或 38路模拟量I/O点。20K字节程序和数据存储空间，6个独立的高速计数器(100KHz)，2个100KHz的高速脉冲输出，2个RS485通讯/编程口，具有PPI通讯协议、MPI通讯协议和自由方式通讯能力。本机还新增多种功能，如内置模拟量I/O，位控特性，自整定PID功能，线性斜坡脉冲指令，诊断LED，数据记录及配方功能等。是具有模拟量I/O和强大控制能力的新型CPU。

突出特性：
内置模拟量 I/O
2模拟量输入，1模拟量输出
2通信口
RS-485通信口
程序扫描时间更短
程序/变量存储区更大
在线程序编辑功能
数据记录指令
配方指令
存储卡功能
自整定指令
线性斜坡脉冲指令
CPU诊断LED
脉冲输出率快500%
漏型或源型脉冲输出
2相高速计数器速率快500%
大100KHz
TTL~24VDC高速计数
