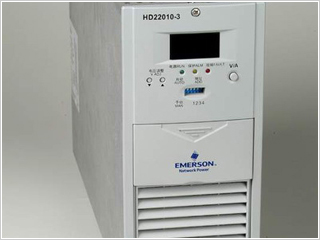

艾默生系列高频充电模块

主要功能与特性:
采用 移相谐振高频软开关技术,效率大于92%;
三相三线输入,三相电流平衡,超宽输入电压范围,适应能力强;
内置短路回缩保护,即使模块输出长期处于短路状态也不致损坏;
独特的缺相限功率输出设计,使用范围更宽;
采用LED显示,可查询模块的电压、电流及故障信息;
具有输出电压、电流平滑调节功能,电池充电精确控制;
完善的保护及告警功能,包括输入过/欠压、输出过压、过温、过流等;
可带电热插拔的一体化接口;在线维护,方便快捷;
采用自然冷/风冷兼容性设计;
通过CE安规、电磁兼容标准认证;

详细说明:

类别 参数名称 HD22010-3 HD22020-3 HD11020-3 HD11040-3
输入特性 输入电压 323V~475V(三相三线制)
输入电流 ≤10A ≤15A ≤10A ≤15A
交流输入频率 45Hz~65Hz
效率 ≥92% ≥93% ≥92% ≥93%
功率因素 0.94
输出特性 输出电压范围 176V~320V 88~160V
额定输出电流 10A 20A 20A 40A
大输出电流 11A 21A 22A 42A
软启动时间 3~8秒
输出恒流范围 10%~110% 10%~100% 10%~110% 10%~100%
稳流精度(20%限流) ≤±0.5%
纹波系数 ≤0.1%
稳压精度 ≤±0.5%
均流不平衡度 ≤±5%,(典型值3%,50%~100%额定负载)
音响噪音 <55dB
保护特性 输出短路回缩 回缩电流≤40%额定电流,可自恢复 回缩电流≤40%额定电流,可自恢复
输出过压保护 325±5Vdc 165±5Vdc
输出欠压保护 198±1Vdc 99±1Vdc
输入过压 保护点 485±10Vac
恢复点 460±15Vac
输入欠压 保护点 313±10Vac
恢复点 335±10Vac
缺相保护 限功率输出5A/260V 限功率输出10A/260V 限功率输出10A/130V 限功率输出20A/130V
过温 保护点 80℃
恢复点 60℃
风扇温度控制 温度和电流联合控制风扇转动
安规 绝缘电阻 试验电压1000Vdc,输入端、输出端对外壳之间以及输入对输出之间的绝缘电阻>10MΩ
绝缘强度 输入端、输出端短接后,在输入/输出端与外壳之间施加50Hz、有效值为2000V的交流电压1分钟,无击穿或飞弧现象
EMC 静电放电抗扰性要求 GB/T 17626.2-1998表2 Level 3
振荡波抗扰性要求 GB/T 17626.12-1998表2 Level 3
传导辐射干扰 EN 55022 Class A
快速瞬变电脉冲群抗扰性 GB/T17626.4-1998 Level 3
浪涌抗扰性要求 GB/T17626.5-1998 Level 3
由射频场感应引起的传导骚扰抗扰性要求 GB/T17626.5-1998 Level 3
工频磁场抗扰性要求 GB/T17626.8-1998 Level 4
阻尼振荡磁场抗扰度 GB/T17626.10-1998 Level 4
射频电磁场辐射抗扰度 GB/T17626.3-1998 Level 3
电压暂降、短时中断和电压渐变抗扰性要求 IEC61000-4-11
95% 0.5 Period >30% 25 Period >90% 250 Period
环境参数 工作温度 -10℃~40℃
储存温度 -25℃~55℃
相对湿度 ≤95%
大气压力 70~106kPa
机械参数 尺寸(长×宽×高)
(单位:mm)
413×110×257 466×139×288 413×110×257 466×139×288
重量 8kg 15kg 8kg 15kg
冷却方式 自然冷和风冷结合,防尘设计
